联系人：燕先生
用CO2激光打标机对玻璃材质的打标效果进行调试用CO2激光打标机对玻璃材质的打标效果进行调试

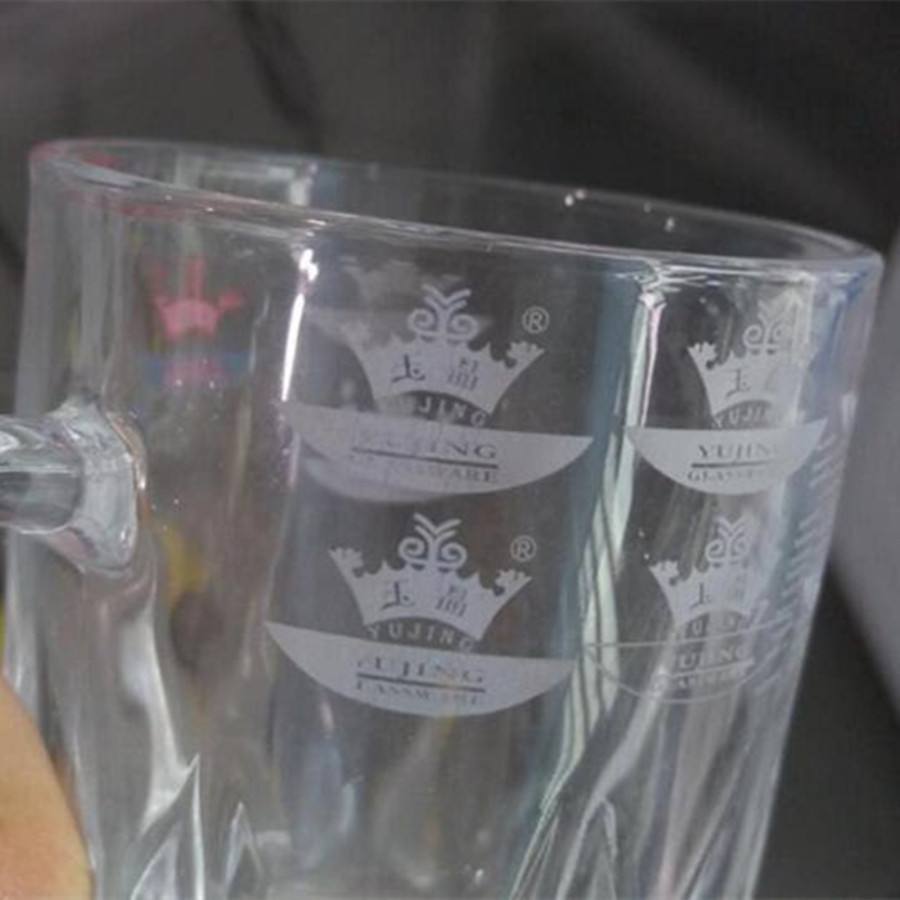

玻璃材质是一种很难用于激光打标的材料，我们很多客户反映CO2激光打标机很难在玻璃杯上打出满意的效果，坑坑洼洼的，显得非常粗糙，这是一种比较普遍的现象，目前比较好的新型紫外激光打标机在玻璃上可以打出比较细腻的效果，但是这种设备的价格很高，一般人很难接受。
以下是普通CO2激光打标机对于玻璃材质的激光打标效果分析：
第一种方法是采用离散点形成环状裂纹；
采用一次激光辐射可在玻璃上产生一种轮廓鲜明的可见标记，但是裂纹和应力图案的方向将向垂直于激光移动的方向扩展。标记打印后短时间内甚至几天后，这些垂直于激光移动方向的裂纹将形成新的裂纹，扩展到原标记外附近区域形成碎片，从而影响标记的清晰度。利用多次激光辐射，使与标记区域相邻的区域通过热传导被加热，从而使这些区域形成应力梯度，减少二次破裂的可能性。采用这种方法在钠钙玻璃和硼硅酸盐玻璃上打标十分有效。一次激光辐射在熔成氧化硅玻璃和石英玻璃上打标比较有效，因为这两种材料膨胀系数很低。
第一种方法是采用多次激光辐射；
第二种方法也是采用同样的加热和冷却过程，都是使某一特定体积的玻璃表面发生变化。但是第三种方法所用光斑的尺寸比较大，在两种密度区域接合处的界线没有环状裂纹方法那样分明。这种方法产生的标记不是立即就能看得见的，要求稍微加压之后才开始沿激光标记区域产生格状裂纹。用所产生的无碎片龟裂状条纹填充图案形成文字、图形和各种码。因为这种方法要求纯质表面，所以用高质量的汽车玻璃能打印出清晰的标记。
第三种方法是产生龟裂状表面裂纹。
第三种方法是利用一系列环状裂纹形成文字、条形码、方块或矩形码以及其他形状码图案。玻璃通过加热和冷却循环产生低密度环状裂纹。玻璃加热时产生膨胀挤压周围材料，当温度升高到玻璃软化点温度时，玻璃快速膨胀形成一个低密度材料的凸出玻璃表面的圆顶。
由于光斑能量呈高斯分布，因此光斑中心处的温度较高。当这个高温区回到接近起始位置时，在这个区域形成环状裂纹的中心。在低密度形成区和标准密度区之间的接合处形成稳定的环状裂纹。这种方法适合于在普通光学材料和回火玻璃、化学增强玻璃或者普通钠钙浮法玻璃上打标。
上一篇：激光打标机维修之振镜故障的简单排除方法
下一篇：激光焊接机怎样设置合适的参数？
相关推荐
- 流水线光纤激光打标机06-02
- 赵培亚：一季度全国固定资产投资增长稳步回升04-26
- 高亮度系列光纤耦合半导体激光器03-25
- 中航工业推出山东省第一台激光3D打印机05-24
- 激光切割薄玻璃工艺06-04
- 激光焊接机维修故障处理大全12-09
- 宁波激光打标机维修的解决问题10-24
- 手持便携式光纤激光打标机的优势03-29
- 华工激光氙灯06-27
- 皮革激光切割机设备特点03-14
